ISO 15552 Henger - kettős műk., átmérő:40mm, löket:150mm 1/4" méret.

Name: ISO 15552 Henger - kettős műk., átmérő:40mm, löket:150mm 1/4" méret.
Brand: AIRTAC
SKU: SAI40X150SG
Price: 26505.00 HUF
Availability: InStock

ISO 15552 Henger - kettős műk., átmérő:40mm, löket:150mm 1/4" méret.

26 505 Ft

Nettó ár: 20 870 Ft

Készlet: Raktáron
Cikkszám: SAI40X150SG
Tömeg: 1.28 kg

Mennyiség

db Kosárba

Kívánságlistára Összehasonlítás

Termék leírás
Tulajdonságok

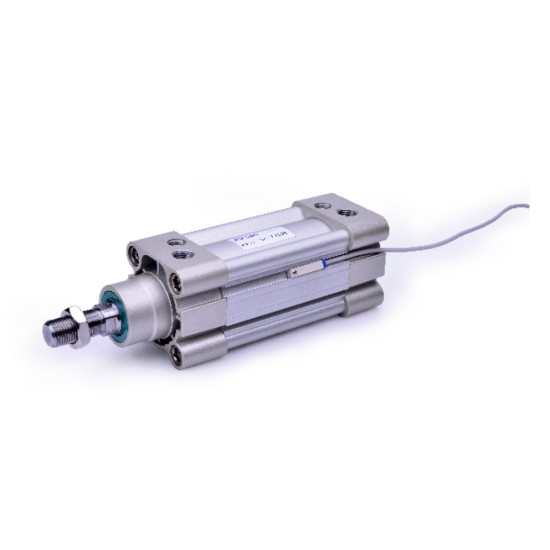

SAI40x150SG - ISO15552 Szabványos Henger

Modell: SAI40x150SG

ISO15552 szabványnak megfelelő, kettős működésű pneumatikus munkahenger 40 mm-es furattal és 150 mm-es lökettel. Az alumínium profil test kiváló korrózióállóságot biztosít, és a test két oldalán integrált kapcsolóhornyokkal rendelkezik a szenzorok rögzítéséhez. A dugattyú tömítése heterogén, kétirányú szerkezetet alkalmaz, amely kompakt méretet és olajtárolási funkciót biztosít.

Főbb Jellemzők

Modell: SAI (ISO15552 Szabványos henger)
Furat méret (Bore size): 40 mm
Löket (Stroke): 150 mm
Mágnes (Magnet): S (Van - pozícióérzékeléshez)
Menet típus (Thread): G menet (G1/4")

Műszaki Adatok és Méretek

Teljes hossz (A+Stroke): 309 mm (159mm alap + 150mm löket)
Henger test hossz (AC+Stroke): 255 mm (105mm alap + 150mm löket)
Első kinyúlás (AB): 54 mm
Dugattyúrúd menet (E): M12 x 1.25
Csillapítás: Változtatható (30 mm hosszon)
Üzemi nyomás: 0.15 ~ 1.0 MPa
Működési hőmérséklet: -20 ~ 70 °C

Kiegészítő Információk

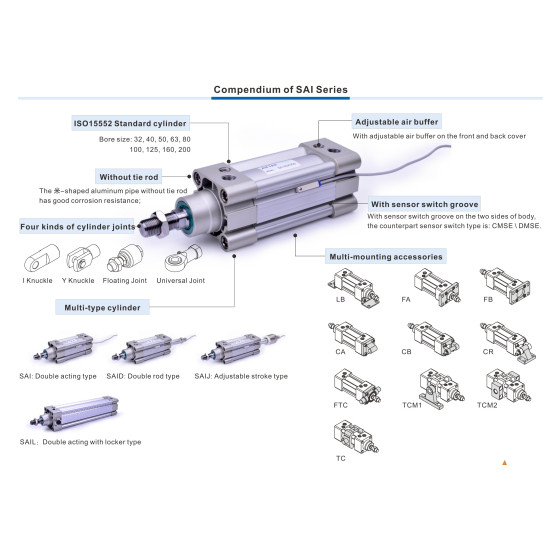

Kompatibilis hengersorozatok (Rögzítés): LB, FA, FB, CA, CB, CR, TC, FTC, TCM1, TCM2 rögzítő konzolok.

Szenzor csatlakozás: A henger testén két oldalon található kapcsolóhoronyba illeszthető CMSE vagy DMSE típusú szenzor.

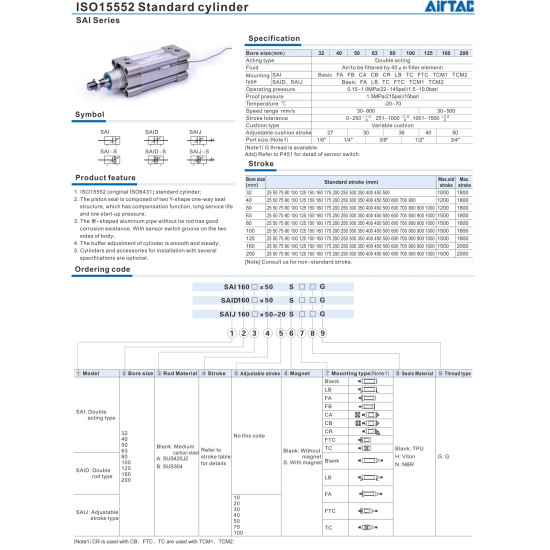

Termékkatalógus (PDF)

Megjegyzés: SAI sorozatú szabványos henger. A 'G' jelölés a rendelési kódban G-menetes csatlakozást jelöl. A méretek a gyártói katalógus (3. oldal) alapján kerültek kiszámításra a 150 mm lökethosszal.
