Könyök csatlakozó - 1/8", d=4 mm, műanyag, szürke

Name: Könyök csatlakozó - 1/8", d=4 mm, műanyag, szürke
Brand: AIRTAC
SKU: GPL401-M
Price: 572.00 HUF
Availability: InStock

Könyök csatlakozó - 1/8", d=4 mm, műanyag, szürke

572 Ft

Nettó ár: 450 Ft

Készlet: Raktáron
Cikkszám: GPL401-M

Mennyiség

db Kosárba

Kívánságlistára Összehasonlítás

Termék leírás

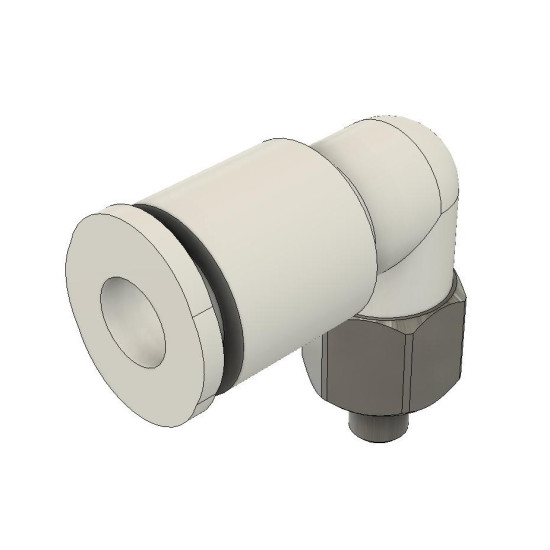

GPL401-M - Mini Gyorscsatlakozó, Külső Menetes Könyök (G Menet)

Modell: GPL401-M

A GPL401-M egy rendkívül kompakt, mini kivitelű, könyök pneumatikus gyorscsatlakozó G1/8 külső menettel. Kifejezetten 4 mm külső átmérőjű puha nejlon vagy poliuretán csövek gyors és biztonságos csatlakoztatására tervezték szűk helyeken működő pneumatikai rendszerekben. A menetes csatlakozó rész gyárilag tömítéssel van ellátva, biztosítva a szivárgásmentes illeszkedést. Helytakarékos mini kialakítása ideális választás kompakt alkalmazásokhoz.

Főbb Jellemzők

Típus: Mini könyök külső menetes gyorscsatlakozó.
Cső külső átmérő: 4 mm.
Menet: G1/8.
Mini kialakítás: Extra helytakarékos.
Tömítés: Menetes részen tömítő alátét a szivárgásmentességért.

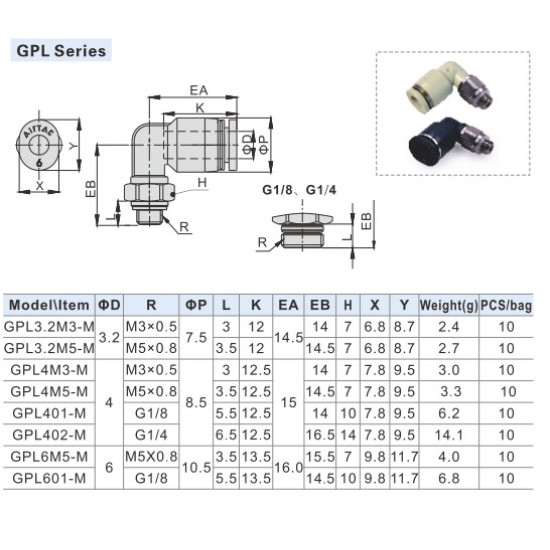

Műszaki Adatok

Üzemi nyomástartomány: 0 - 1.0 MPa (0 - 10 kgf/cm2).
Negatív nyomás: -750 mmHg (10 Torr).
Biztonsági nyomás: 1.5 MPa.
Környezeti és közeg hőmérséklet: -20 és +70 Celsius fok között.
Alkalmazható cső: Puha nejlon vagy poliuretán.
Test anyaga: PBT.
Menetes rész anyaga: Sárgaréz.
Oldógomb / Tokmány anyaga: POM.
Súly: 6.2 g.
Lapkulcs méret (H): 10 mm.

Használati Információk

Telepítéskor győződjön meg róla, hogy a csövet merőlegesen vágta el, és a külső felülete sérülésmentes. Tolja be ütközésig a csatlakozóba. A menetes részt a megfelelő nyomatékkal húzza meg (a nyomatékértékeket lásd a katalógus 6. oldalán). Kerülje a csatlakozó túlzott meghúzását, illetve a külső erőhatásokat (hajlítás, csavarás, húzás). Eltávolítás előtt győződjön meg a rendszer nyomásmentességéről. Nyomja be egyenletesen az oldógyűrűt a cső kihúzásához.

Termékkatalógus (PDF - Lásd 7. oldal)

Megjegyzés: A termék egy mini G menetes, külső menetes könyök gyorscsatlakozó pneumatikai rendszerekhez. A megadott adatok a gyártói katalógusban szereplő információkon alapulnak.
