Könyök csatlakozó - 3/8", d=12mm, műanyag, szürke

Name: Könyök csatlakozó - 3/8", d=12mm, műanyag, szürke
Brand: AIRTAC
SKU: GPL1203
Price: 1289.00 HUF
Availability: InStock

Könyök csatlakozó - 3/8", d=12mm, műanyag, szürke

1 289 Ft

Nettó ár: 1 015 Ft

Mennyiségi kedvezmény

Mennyiség	Nettó ár	Bruttó ár
10 db-tól	850 Ft	1 080 Ft

Készlet: Raktáron
Cikkszám: GPL1203

Mennyiség

db Kosárba

Kívánságlistára Összehasonlítás

Termék leírás

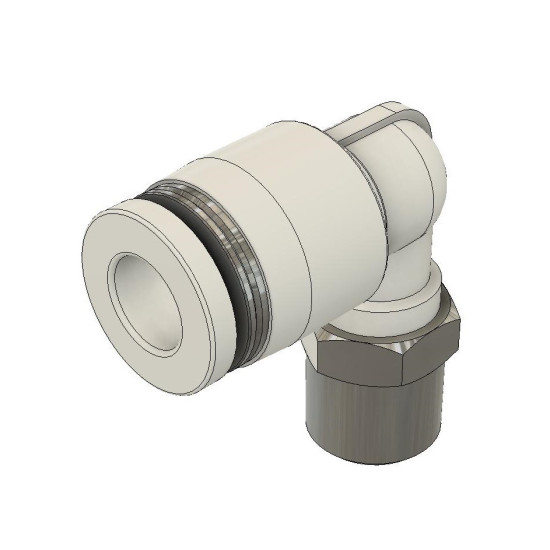

GPL1203 - Gyorscsatlakozó, Külső Menetes Könyök (G Menet)

Modell: GPL1203

A GPL1203 egy könyök kialakítású, G menetes pneumatikus gyorscsatlakozó G3/8 külső menettel. Kifejezetten 12 mm külső átmérőjű puha nejlon vagy poliuretán csövek 90 fokos csatlakoztatására tervezték pneumatikai rendszerekben. A menetes csatlakozó rész gyárilag tömítéssel van ellátva, biztosítva a szivárgásmentes illeszkedést. A nikkelezett sárgaréz menetes rész korrózióálló és tartós.

Főbb Jellemzők

Típus: Könyök külső menetes gyorscsatlakozó (G menet).
Cső külső átmérő: 12 mm.
Menet: G3/8.
Nikkelezett test: Korrózió- és szennyeződésálló.
Tömítés: Menetes részen tömítő alátét a szivárgásmentességért.

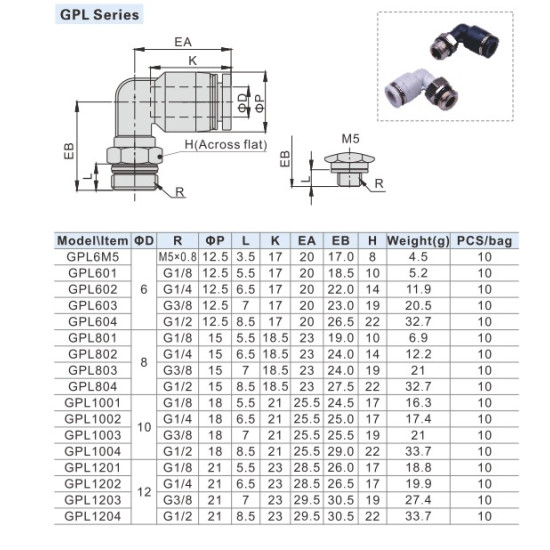

Műszaki Adatok

Üzemi nyomástartomány: 0 - 1.0 MPa (0 - 10 kgf/cm2).
Negatív nyomás: -750 mmHg (10 Torr).
Biztonsági nyomás: 1.5 MPa.
Környezeti és közeg hőmérséklet: -20 és +70 Celsius fok között.
Alkalmazható cső: Puha nejlon vagy poliuretán.
Test anyaga: PBT.
Menetes rész anyaga: Sárgaréz (nikkelezett).
Súly: 27.4 g.
Lapkulcs méret (H): 19 mm.

Használati Információk

Telepítéskor győződjön meg róla, hogy a csövet merőlegesen vágta el, és a külső felülete sérülésmentes. Tolja be ütközésig a csatlakozóba. A menetes részt a megfelelő nyomatékkal húzza meg (a nyomatékértékeket lásd a katalógus 6. oldalán). Kerülje a csatlakozó túlzott meghúzását, illetve a külső erőhatásokat (hajlítás, csavarás, húzás). Eltávolítás előtt győződjön meg a rendszer nyomásmentességéről. Nyomja be egyenletesen az oldógyűrűt a cső kihúzásához.

Termékkatalógus (PDF - Lásd 11. oldal)

Megjegyzés: A termék egy G menetes, külső menetes könyök gyorscsatlakozó pneumatikai rendszerekhez. A megadott adatok a gyártói katalógusban szereplő információkon alapulnak.
