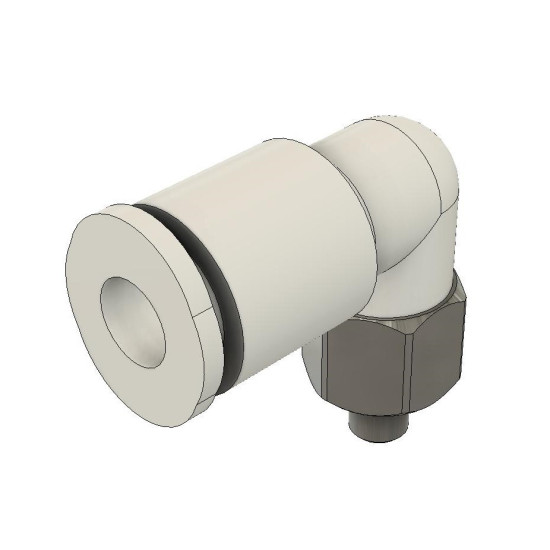

Könyök csatlakozó - M5, d=4 mm, műanyag, szürke

Name: Könyök csatlakozó - M5, d=4 mm, műanyag, szürke
Brand: AIRTAC
SKU: GPL4M5-M
Price: 483.00 HUF
Availability: InStock

Kelendő

Könyök csatlakozó - M5, d=4 mm, műanyag, szürke

483 Ft

Nettó ár: 380 Ft

Mennyiségi kedvezmény

Mennyiség	Nettó ár	Bruttó ár
10 db-tól	350 Ft	445 Ft

Készlet: Raktáron
Cikkszám: GPL4M5-M

Mennyiség

db Kosárba

Kívánságlistára Összehasonlítás

Termék leírás

GPL4M5-M - Mini Gyorscsatlakozó, Külső Menetes Könyök (G Menet)

Modell: GPL4M5-M

A GPL4M5-M egy rendkívül kompakt, mini kivitelű, könyök pneumatikus gyorscsatlakozó M5x0.8 külső menettel. Kifejezetten 4 mm külső átmérőjű puha nejlon vagy poliuretán csövek gyors és biztonságos csatlakoztatására tervezték szűk helyeken működő pneumatikai rendszerekben. A menetes csatlakozó rész gyárilag tömítéssel van ellátva, biztosítva a szivárgásmentes illeszkedést. Helytakarékos mini kialakítása ideális választás kompakt alkalmazásokhoz.

Főbb Jellemzők

Típus: Mini könyök külső menetes gyorscsatlakozó.
Cső külső átmérő: 4 mm.
Menet: M5x0.8.
Mini kialakítás: Extra helytakarékos.
Tömítés: Menetes részen tömítő alátét a szivárgásmentességért.

Műszaki Adatok

Üzemi nyomástartomány: 0 - 1.0 MPa (0 - 10 kgf/cm2).
Negatív nyomás: -750 mmHg (10 Torr).
Biztonsági nyomás: 1.5 MPa.
Környezeti és közeg hőmérséklet: -20 és +70 Celsius fok között.
Alkalmazható cső: Puha nejlon vagy poliuretán.
Test anyaga: PBT.
Menetes rész anyaga: Sárgaréz.
Oldógomb / Tokmány anyaga: POM.
Súly: 3.3 g.
Lapkulcs méret (H): 7 mm.

Használati Információk

Telepítéskor győződjön meg róla, hogy a csövet merőlegesen vágta el, és a külső felülete sérülésmentes. Tolja be ütközésig a csatlakozóba. A menetes részt a megfelelő nyomatékkal húzza meg (M5 esetén kézzel, majd 1/4 fordulat kulccsal, lásd katalógus 6. oldal). Kerülje a csatlakozó túlzott meghúzását, illetve a külső erőhatásokat (hajlítás, csavarás, húzás). Eltávolítás előtt győződjön meg a rendszer nyomásmentességéről. Nyomja be egyenletesen az oldógyűrűt a cső kihúzásához.

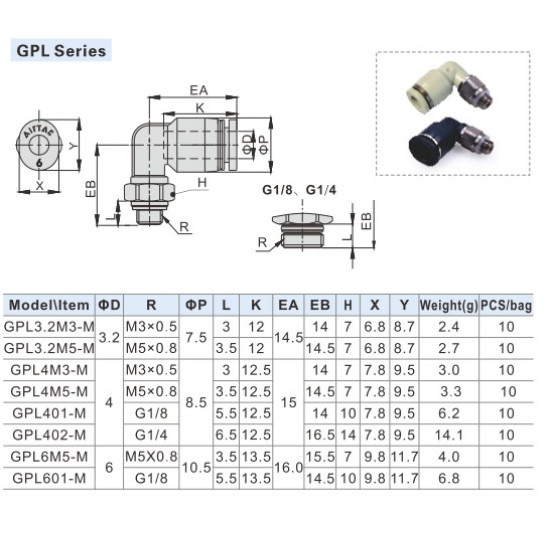

Termékkatalógus (PDF - Lásd 7. oldal)

Megjegyzés: A termék egy mini G menetes, külső menetes könyök gyorscsatlakozó pneumatikai rendszerekhez. A megadott adatok a gyártói katalógusban szereplő információkon alapulnak.
