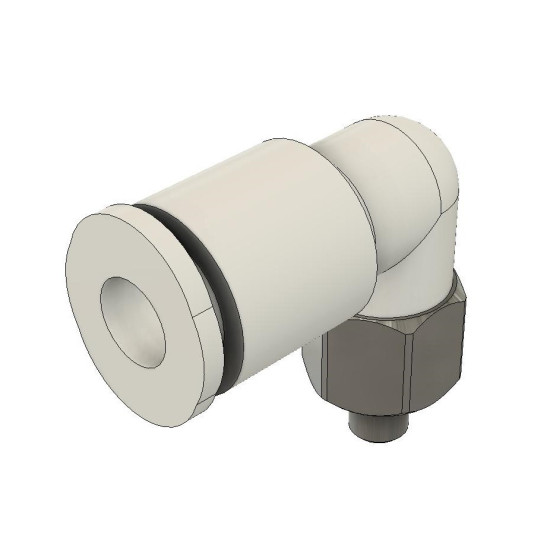

Könyök csatlakozó - M3, d=4 mm, műanyag, szürke

Könyök csatlakozó - M3, d=4 mm, műanyag, szürke
Könyök csatlakozó - M3, d=4 mm, műanyag, szürke
Könyök csatlakozó - M3, d=4 mm, műanyag, szürke
Könyök csatlakozó - M3, d=4 mm, műanyag, szürke
Könyök csatlakozó - M3, d=4 mm, műanyag, szürke
610 Ft
Nettó ár: 480 Ft
  • Készlet: Raktáron
  • Cikkszám: GPL4M3-M

GPL4M3-M - Mini Gyorscsatlakozó, Külső Menetes Könyök (G Menet)

Modell: GPL4M3-M

A GPL4M3-M egy rendkívül kompakt, mini kivitelű, könyök pneumatikus gyorscsatlakozó M3x0.5 külső menettel. Kifejezetten 4 mm külső átmérőjű puha nejlon vagy poliuretán csövek gyors és biztonságos csatlakoztatására tervezték szűk helyeken működő pneumatikai rendszerekben. A menetes csatlakozó rész gyárilag tömítéssel van ellátva, biztosítva a szivárgásmentes illeszkedést. Helytakarékos mini kialakítása ideális választás kompakt alkalmazásokhoz.

Főbb Jellemzők

  • Típus: Mini könyök külső menetes gyorscsatlakozó.
  • Cső külső átmérő: 4 mm.
  • Menet: M3x0.5.
  • Mini kialakítás: Extra helytakarékos.
  • Tömítés: Menetes részen tömítő alátét a szivárgásmentességért.

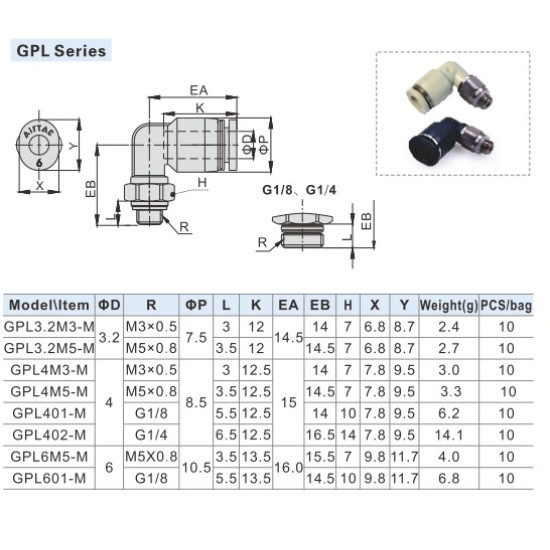

Műszaki Adatok

  • Üzemi nyomástartomány: 0 - 1.0 MPa (0 - 10 kgf/cm2).
  • Negatív nyomás: -750 mmHg (10 Torr).
  • Biztonsági nyomás: 1.5 MPa.
  • Környezeti és közeg hőmérséklet: -20 és +70 Celsius fok között.
  • Alkalmazható cső: Puha nejlon vagy poliuretán.
  • Test anyaga: PBT.
  • Menetes rész anyaga: Sárgaréz.
  • Oldógomb / Tokmány anyaga: POM.
  • Súly: 3.0 g.
  • Lapkulcs méret (H): 7 mm.

Használati Információk

Telepítéskor győződjön meg róla, hogy a csövet merőlegesen vágta el, és a külső felülete sérülésmentes. Tolja be ütközésig a csatlakozóba. A menetes részt a megfelelő nyomatékkal húzza meg (a nyomatékértékeket lásd a katalógus 6. oldalán). Kerülje a csatlakozó túlzott meghúzását, illetve a külső erőhatásokat (hajlítás, csavarás, húzás). Eltávolítás előtt győződjön meg a rendszer nyomásmentességéről. Nyomja be egyenletesen az oldógyűrűt a cső kihúzásához.


Megjegyzés: A termék egy mini G menetes, külső menetes könyök gyorscsatlakozó pneumatikai rendszerekhez. A megadott adatok a gyártói katalógusban szereplő információkon alapulnak.
