Egyenes menet-cső csatlakozó M5, d=3,2mm, fém, szürke

Name: Egyenes menet-cső csatlakozó M5, d=3,2mm, fém, szürke
Brand: AIRTAC
SKU: GPC3.2M5-M
Price: 406.00 HUF
Availability: InStock

Egyenes menet-cső csatlakozó M5, d=3,2mm, fém, szürke

406 Ft

Nettó ár: 320 Ft

Készlet: Raktáron
Cikkszám: GPC3.2M5-M
Tömeg: 0.01 kg

Mennyiség

db Kosárba

Kívánságlistára Összehasonlítás

Termék leírás

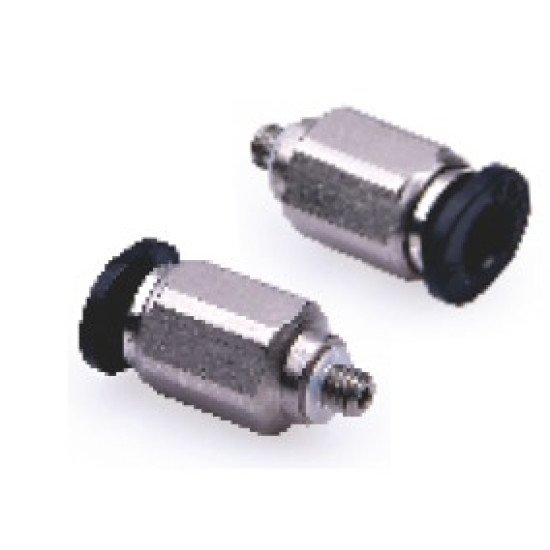

GPC3.2M5-M - Mini Gyorscsatlakozó, Külső Menetes Egyenes (G Menet)

Modell: GPC3.2M5-M

A GPC3.2M5-M egy rendkívül kompakt, mini kivitelű, egyenes pneumatikus gyorscsatlakozó M5x0.8 külső menettel. Kifejezetten 3.2 mm külső átmérőjű puha nejlon vagy poliuretán csövek gyors és biztonságos csatlakoztatására tervezték szűk helyeken működő pneumatikai rendszerekben. A menetes csatlakozó rész gyárilag tömítéssel van ellátva, biztosítva a szivárgásmentes illeszkedést. Helytakarékos mini kialakítása ideális választás kompakt alkalmazásokhoz.

Főbb Jellemzők

Típus: Mini egyenes külső menetes gyorscsatlakozó.
Cső külső átmérő: 3.2 mm.
Menet: M5x0.8.
Mini kialakítás: Extra helytakarékos.
Tömítés: Menetes részen tömítő alátét a szivárgásmentességért.
Anyag: Sárgaréz test.

Műszaki Adatok

Üzemi nyomástartomány: 0 - 1.0 MPa (0 - 10 kgf/cm2).
Negatív nyomás: -750 mmHg (10 Torr).
Biztonsági nyomás: 1.5 MPa.
Környezeti és közeg hőmérséklet: -20 és +70 Celsius fok között.
Alkalmazható cső: Puha nejlon vagy poliuretán.
Test anyaga: Sárgaréz.
Oldógomb / Tokmány anyaga: POM.
Tömítések anyaga: NBR.
Súly: 2.0 g.
Lapkulcs méret (HA): 7 mm.

Használati Információk

Telepítéskor győződjön meg róla, hogy a csövet merőlegesen vágta el, és a külső felülete sérülésmentes. Tolja be ütközésig a csatlakozóba. A menetes részt a megfelelő nyomatékkal húzza meg (M5 esetén kézzel, majd 1/4 fordulat kulccsal, lásd katalógus 6. oldal). Kerülje a csatlakozó túlzott meghúzását, illetve a külső erőhatásokat (hajlítás, csavarás, húzás). Eltávolítás előtt győződjön meg a rendszer nyomásmentességéről. Nyomja be egyenletesen az oldógyűrűt a cső kihúzásához.

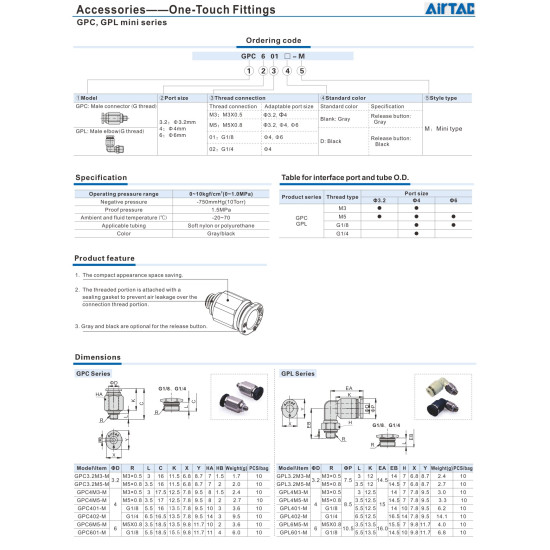

Termékkatalógus (PDF - Lásd 7. oldal)

Megjegyzés: A termék egy mini G menetes, külső menetes egyenes gyorscsatlakozó pneumatikai rendszerekhez. A megadott adatok a gyártói katalógusban szereplő információkon alapulnak.
