Egyenes menet-cső csatlakozó1/4", d=4 mm, fém, fekete

Name: Egyenes menet-cső csatlakozó1/4", d=4 mm, fém, fekete
Brand: AIRTAC
SKU: GPC402D-M
Price: 330.00 HUF
Availability: OutOfStock

Egyenes menet-cső csatlakozó1/4", d=4 mm, fém, fekete

330 Ft

Nettó ár: 260 Ft

Készlet: Nincs raktáron
Cikkszám: GPC402D-M
Tömeg: 0.01 kg

Mennyiség

db Kosárba

Kívánságlistára Összehasonlítás

Termék leírás

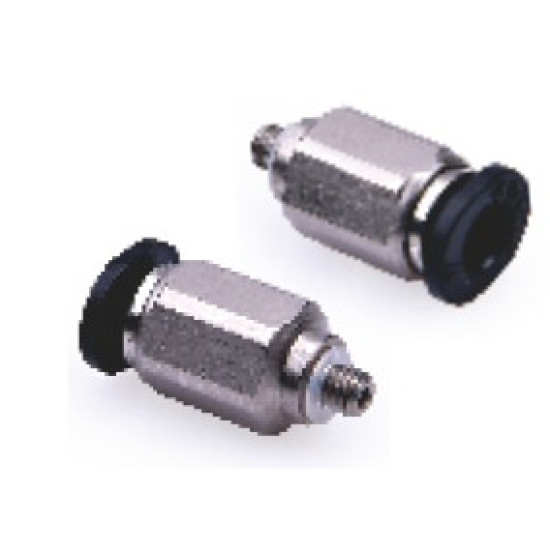

GPC402D-M - Mini Gyorscsatlakozó, Külső Menetes Egyenes (G Menet), Fekete

Modell: GPC402D-M

A GPC402D-M egy rendkívül kompakt, mini kivitelű, egyenes pneumatikus gyorscsatlakozó G1/4 külső menettel és fekete színű kioldógombbal. Kifejezetten 4 mm külső átmérőjű puha nejlon vagy poliuretán csövek gyors és biztonságos csatlakoztatására tervezték szűk helyeken működő pneumatikai rendszerekben. A menetes csatlakozó rész gyárilag tömítéssel van ellátva, biztosítva a szivárgásmentes illeszkedést. Helytakarékos mini kialakítása ideális választás kompakt alkalmazásokhoz.

Főbb Jellemzők

Típus: Mini egyenes külső menetes gyorscsatlakozó (G menet).
Színváltozat: Fekete kioldógomb.
Cső külső átmérő: 4 mm.
Menet: G1/4.
Mini kialakítás: Extra helytakarékos.
Tömítés: Menetes részen tömítő alátét a szivárgásmentességért.
Anyag: Sárgaréz test.

Műszaki Adatok

Üzemi nyomástartomány: 0 - 1.0 MPa (0 - 10 kgf/cm2).
Negatív nyomás: -750 mmHg (10 Torr).
Biztonsági nyomás: 1.5 MPa.
Környezeti és közeg hőmérséklet: -20 és +70 Celsius fok között.
Alkalmazható cső: Puha nejlon vagy poliuretán.
Test anyaga: Sárgaréz.
Oldógomb / Tokmány anyaga: POM.
Tömítések anyaga: NBR.
Súly: 9.5 g.
Lapkulcs méret (HA): 14 mm.

Használati Információk

Telepítéskor győződjön meg róla, hogy a csövet merőlegesen vágta el, és a külső felülete sérülésmentes. Tolja be ütközésig a csatlakozóba. A menetes részt a megfelelő nyomatékkal húzza meg (a nyomatékértékeket lásd a katalógus 6. oldalán). Kerülje a csatlakozó túlzott meghúzását, illetve a külső erőhatásokat (hajlítás, csavarás, húzás). Eltávolítás előtt győződjön meg a rendszer nyomásmentességéről. Nyomja be egyenletesen az oldógyűrűt a cső kihúzásához.

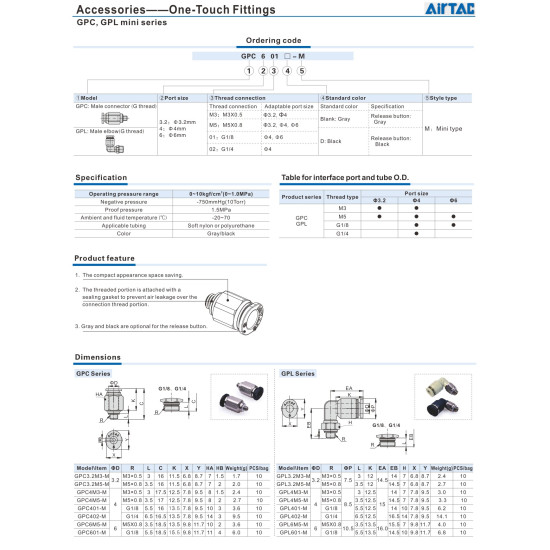

Termékkatalógus (PDF - Lásd 7. oldal)

Megjegyzés: A termék egy mini G menetes, külső menetes egyenes gyorscsatlakozó pneumatikai rendszerekhez, fekete kioldógombbal. A megadott adatok a gyártói katalógusban szereplő információkon alapulnak.
