Egyenes menet-cső csatlakozó - 1/8", d=10mm, fém, fekete

Name: Egyenes menet-cső csatlakozó - 1/8", d=10mm, fém, fekete
Brand: AIRTAC
SKU: GPCF1001D
Price: 559.00 HUF
Availability: OutOfStock

Egyenes menet-cső csatlakozó - 1/8", d=10mm, fém, fekete

559 Ft

Nettó ár: 440 Ft

Készlet: Nincs raktáron
Cikkszám: GPCF1001D
Tömeg: 0.01 kg

Mennyiség

db Kosárba

Kívánságlistára Összehasonlítás

Termék leírás

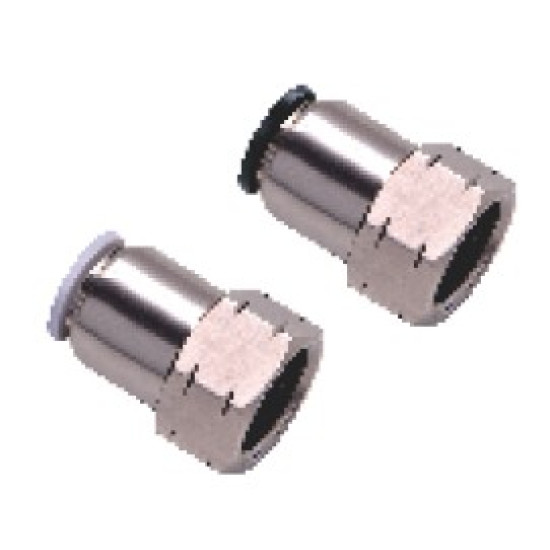

GPCF1001D - Gyorscsatlakozó, Belső Menetes Egyenes (G Menet), Fekete

Modell: GPCF1001D

A GPCF1001D egy kompakt, egyenes kialakítású, G menetes pneumatikus gyorscsatlakozó G1/8 belső menettel és fekete színű kioldógombbal/testtel. Kifejezetten 10 mm külső átmérőjű puha nejlon vagy poliuretán csövek gyors és biztonságos csatlakoztatására tervezték pneumatikai rendszerekben. Helytakarékos kialakítása és megbízható működést garantál.

Főbb Jellemzők

Típus: Egyenes belső menetes gyorscsatlakozó (G menet).
Színváltozat: Fekete kioldógomb és test.
Cső külső átmérő: 10 mm.
Menet: G1/8.
Kompakt kialakítás: Helytakarékos.
Anyag: PBT test, réz menetes rész.

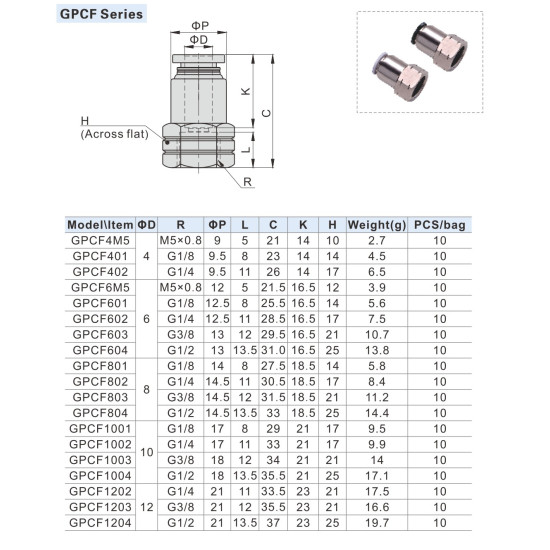

Műszaki Adatok

Üzemi nyomástartomány: 0 - 1.0 MPa (0 - 10 kgf/cm2).
Negatív nyomás: -750 mmHg (10 Torr).
Biztonsági nyomás: 1.5 MPa.
Környezeti és közeg hőmérséklet: -20 és +70 Celsius fok között.
Alkalmazható cső: Puha nejlon vagy poliuretán.
Test anyaga: PBT.
Oldógomb / Tokmány anyaga: POM.
Tömítések anyaga: NBR.
Súly: 9.5 g.
Lapkulcs méret (H): 17 mm.

Használati Információk

Telepítéskor győződjön meg róla, hogy a csövet merőlegesen vágta el, és a külső felülete sérülésmentes. Tolja be ütközésig a csatlakozóba. A menetes részt a megfelelő nyomatékkal húzza meg (a nyomatékértékeket lásd a katalógus 6. oldalán). Kerülje a csatlakozó túlzott meghúzását, illetve a külső erőhatásokat (hajlítás, csavarás, húzás). Eltávolítás előtt győződjön meg a rendszer nyomásmentességéről. Nyomja be egyenletesen az oldógyűrűt a cső kihúzásához.

Termékkatalógus (PDF - Lásd 11. oldal)

Megjegyzés: A termék egy G menetes, belső menetes egyenes gyorscsatlakozó pneumatikai rendszerekhez, fekete kioldógombbal és testtel. A megadott adatok a gyártói katalógusban szereplő információkon alapulnak.
