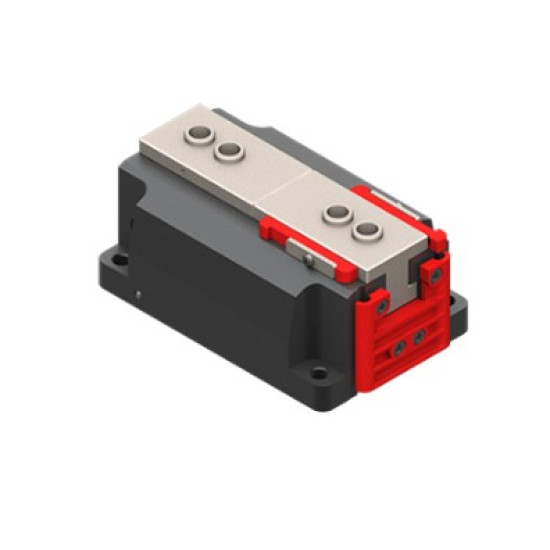

Párhuzamos fogó, 4-8 bar, M3/M5, rugós nyitás, 490-535N, 15mm löket

Párhuzamos fogó, 4-8 bar, M3/M5, rugós nyitás, 490-535N, 15mm löket
Párhuzamos fogó, 4-8 bar, M3/M5, rugós nyitás, 490-535N, 15mm löket
286 004 Ft
Nettó ár: 225 200 Ft
  • Készlet: Nincs raktáron
  • Cikkszám: MGX4015-NO
  • Tömeg: 0.545 kg

Gimatic MGX Sorozatú Párhuzamos Megfogó - Termékleírás

Modell: MGX4015-NO (Rugóerővel Nyitott)

Általános Jellemzők (MGX Sorozat - NO változat):

  • Működés: Kettős működésű pneumatikus megfogó, integrált rugóerős nyitással (NO). Zárás sűrített levegővel, nyitás rugóerővel.
  • Biztonság: A megfogó nyitott állapotban marad levegőellátás megszűnése vagy nyomásesés esetén is (pl. munkadarab biztonságos elengedése).
  • Kialakítás: 2-pofás, párhuzamos, önközpontosító.
  • Profil: Lapos kialakítás a kompakt méretekért.
  • Vezető: Robusztus vezető a nagy terhelhetőségért.
  • Szenzorok: Integrált hornyok induktív szenzorok számára (pl. IS... sorozat).
  • Kenőanyag: FDA-H1 élelmiszeripari minősítésű zsírral előkenve.
  • Közeg (záráshoz): Szűrt sűrített levegő (ISO 8573-1:2010 [7:4:4]), olajozott vagy olajozatlan.
  • Üzemi nyomástartomány (záráshoz): 2 ÷ 8 bar.
  • Üzemi hőmérséklet-tartomány: 5°C ÷ 60°C.

Specifikus Műszaki Adatok (MGX4015-NO):

  • Termékkód: MGX4015-NO
  • Szorítóerő pofánként (6 bar nyomáson, rugóerő ellenében): 240 ÷ 283 N
  • Nyitóerő pofánként (6 bar nyomáson, rugóval rásegítve): 467 ÷ 510 N
  • Nyitóerő pofánként (0 bar, csak rugóerő): 185 N
  • Teljes löket (pofánként 7.5 mm): 15 mm
  • Maximális működési frekvencia: 1.5 Hz
  • Levegőfogyasztás (záráshoz, ciklusonként): 34.5 cm3
  • Zárási idő (6 bar): 0.17 s
  • Nyitási idő (rugóval): 0.18 s
  • Ismétlési pontosság: ±0.02 mm
  • Súly: 750 g
  • Levegő csatlakozás: (N°2) G1/8" (egy port a záráshoz használatos)
  • Pofa rögzítés (pofánként): (N°2) M5 (mélység 7 mm)
  • Megfogó rögzítés (alulról): (N°4) M5 (mélység 7 mm)
  • Megfogó rögzítés (oldalról): (N°4) M5 (mélység 7 mm)
  • Szenzor rögzítés: (N°2) horony Ř4 mm-es induktív szenzorhoz (pl. IS-04-...)

A termékadatok a Gimatic MGX sorozatának hivatalos katalógusából ("MGX-Catalog.pdf") és a Gimatic webshopjából származnak.
