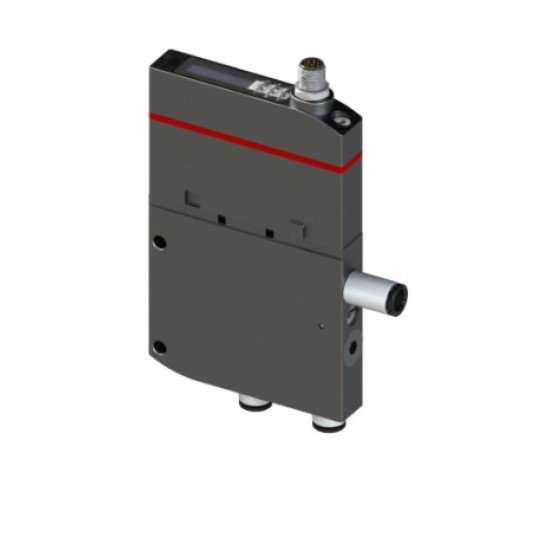

Gimatic EJ-XONE-M-LP-2-NC-PNP Vákuumszivattyú (3400118) - Termékleírás

Modell: EJ-XONE-M-LP-2-NC-PNP (SKU: 3400118)

Főbb Jellemzők:

• Típus: XONE sorozatú vákuumpumpa, 7-szegmenses kijelzővel, EJ-M-LP-2-NR ejektorral, beépített mágnesszelepekkel.
• Működés: Normálisan zárt (NC) verzió, PNP logikával, 24 Vdc.
• Kialakítás: Kompakt, robusztus és könnyű alumínium unibody.
• Energiatakarékos rendszer (ES): Manuális és automatikus üzemmódokkal, amely akár 95% sűrített levegő megtakarítást tesz lehetővé lezárt alkalmazásoknál, beépített visszacsapó szeleppel.
• Lefúvatás: Elektronikusan vezérelhető, PIN-kóddal vagy automatikusan minden ciklusban, kézzel is állítható az áramlási sebesség.
• Megbízhatóság: Magas rendszer megbízhatóság alacsony vagy ingadozó betáplálási nyomás esetén.
• Csatlakozás: M8x1 8-pólusú apa elektromos csatlakozás.
• Kijelző: Egyszerű, intuitív 7-szegmenses kijelző.
• Telepítés: Közvetlen rögzítési lehetőség két M5-ös lyukkal a hátoldalon, vagy két O4.1 lyukon keresztül az oldalon. Sorba is telepíthető.
• Kivezetés: Az elszívás egy O6-os csövön keresztül is elvezethető.
• Karbantartás: Könnyen eltávolítható patron a tisztításhoz.

Műszaki Adatok:

• Max. betáplálási nyomás: 0.8 MPa.
• Minimális betáplálási nyomás: 0.4 MPa.
• Tömeg: 145 g.
• IP besorolás: IP54.
• Anyagok: Al, PA66, SS, TPU, PC, NBR.
• Zajszint: <70 dB.
• Üzemi hőmérséklet tartomány: 0-60°C.
• Üzemi feszültség: 24 Vdc (±10%).
• Elektromos csatlakozás: M8x1 8-pólusú apa.
• Kézi vezérlés: Igen, monostabil gombok.
• Vákuum jelátalakító válaszideje: 1 ms.
• Vákuumszint analóg kimenet: 0-5 Vdc.
• Szelep vezérlés: Digitális PNP/NPN.
• Max. levegőfogyasztás vákuumgeneráláshoz: 58 Nl/min.
• Max. levegőfogyasztás lefúváshoz: 168 Nl/min.
• Max. lefúvatási áramlási sebesség: 93 Nl/min.
• Max. szívóáramlási sebesség: 38 Nl/min.
• Max. lefúvatási nyomás (nulla áramlási sebességnél): 0.23 MPa.
• Szelep nyitási idő: ? 12 ms.
• Szelep zárási idő: ? 5 ms.
• Levegőellátás: Száraz levegő.
• Pneumatikus betáplálási csatlakozás: G1/4" belső menet (katalógus), O6 mm-es cső (szórólap).
• Vákuumcsatorna csatlakozás: G1/2" belső menet (katalógus), O6 mm-es cső (szórólap).
• Max. vákuumszint: -89 kPa.

Szívóáramlási Sebesség (Nl/s) 0.4 MPa betáplálási nyomáson:

• 0 kPa: 0.67.
• -10 kPa: 0.61.
• -20 kPa: 0.53.
• -30 kPa: 0.38.
• -40 kPa: 0.23.
• -50 kPa: 0.12.
• -60 kPa: 0.09.
• -70 kPa: 0.06.
• -80 kPa: 0.02.
• Max vákuum: -89 kPa.

Evakuálási Idő (s/l) 0.4 MPa betáplálási nyomáson (1 literes tartályhoz):

• -10 kPa: 0.17.
• -20 kPa: 0.33.
• -30 kPa: 0.55.
• -40 kPa: 0.9.
• -50 kPa: 1.5.
• -60 kPa: 2.4.
• -70 kPa: 3.7.
• -80 kPa: 7.1.
• Max vákuum: -89 kPa.

Tipikus Alkalmazások:

• Présgépekből való ki- és berakodás.
• Műanyag alkatrészek eltávolítása.
• Integrált vezérlést igénylő alkalmazások, csökkentett súllyal és méretekkel (elektronikai szektor).
• Nagy sebességű Pick & Place alkalmazások.
• Tálcák és kartonok formázása, be- és kirakodása.
• Robot megfogás, pozicionálás és csomagolás (alacsony súly).
