2-pofás párhuz. megfogó; Kettős műk.; Záró:240N; Nyitó:270N; Löket:9.5mm

178 943 Ft

Nettó ár: 140 900 Ft

Készlet: Nincs raktáron
Cikkszám: JP-25
Tömeg: 0.24 kg

Mennyiség

db Kosárba

Kívánságlistára Összehasonlítás

Termék leírás
Dokumentumok

Termékbemutató: JP-25

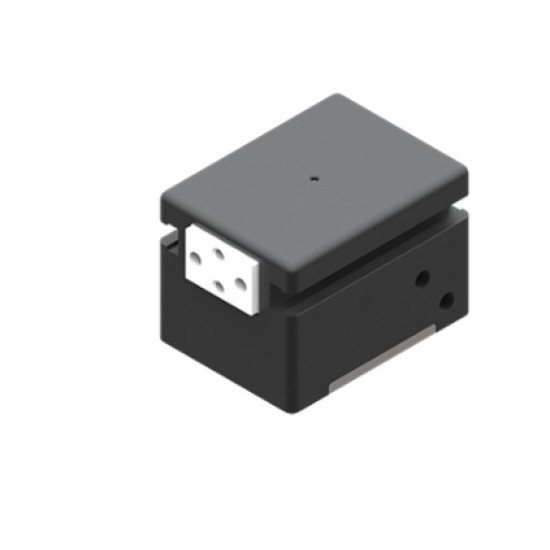

Termék: JP-25 Pneumatikus Párhuzamos Megfogó

Általános Műszaki Adatok (Katalógus alapján)

Közeg: Sűrített levegő (ISO 8573-1:2010 [7:4:4])
Működési elv: Kettős működésű, önközpontosító
Üzemi nyomás: 2.5 ÷ 8 bar
Üzemi hőmérséklet: 5 °C ÷ 60 °C
Nyitóerő pofánként (6 bar): 135 N
Teljes nyitóerő (6 bar): 270 N
Záróerő pofánként (6 bar): 120 N
Teljes záróerő (6 bar): 240 N
Teljes löket (±0.2 mm): 9.5 mm
Max. üzemi frekvencia (folyamatos): 3 Hz
Levegőfogyasztás ciklusonként: 6 cm3
Zárási idő (terhelés nélkül): 0.02 s
Ismétlési pontosság: 0.02 mm
Súly (gyári adat): 240 g
Kenőanyag: Élelmiszeripari minőségű zsír (FDA-H1)

Főbb Méretek (Katalógus alapján)

Teljes szélesség (A): 38.1 mm
Teljes magasság (B): 38.1 mm
Test hossza (C): 50.8 mm
Hossz nyitott állapotban (E): 63.5 mm
Hossz zárt állapotban (F): 54 mm
A részletes méretrajzok a lenti dokumentumokban találhatóak.

Rögzítési Információk (User Guide alapján)

Megfogó rögzítése:

Kalibrált furat (A): O5H8 x 6 mm (2x)
Menetes furat (B): M6x12 mm (2x)

Megfogó szerszám (pofák) rögzítése:

Kalibrált furat (C): O2.5H8 x 6 mm (2x)
Menetes furat (D): M4x6.5 mm (2x)

Biztonsági Terhelési Adatok (Statikus / Dinamikus - User Guide alapján)

Max. erő Fx (statikus / dinamikus): 200 N / 3 N
Max. erő Fy (statikus / dinamikus): 200 N / 3 N
Max. nyomaték Mx (statikus / dinamikus): 7 Nm / 14 Ncm
Max. nyomaték My (statikus / dinamikus): 7 Nm / 14 Ncm
Max. nyomaték Mz (statikus / dinamikus): 7 Nm / 14 Ncm
Max. megengedett tömeg pofánként (m), sebességszabályozás nélkül: 200 g

További Információk és Dokumentumok

JP Sorozat Katalógus (JP-Catalog.pdf) - Részletes méretek, műszaki rajzok.
JP Sorozat Felhasználói Útmutató (JP-UserGuide.pdf) - Rögzítési információk, biztonsági terhelések, karbantartás.
