2-pofás párhuz. megfogó; Kettős műk.; Záró:600N; Nyitó:700N; Löket:12mm

198 628 Ft

Nettó ár: 156 400 Ft

Készlet: Nincs raktáron
Cikkszám: JP-32
Tömeg: 0.45 kg

Mennyiség

db Kosárba

Kívánságlistára Összehasonlítás

Termék leírás
Dokumentumok

Termékbemutató: JP-32

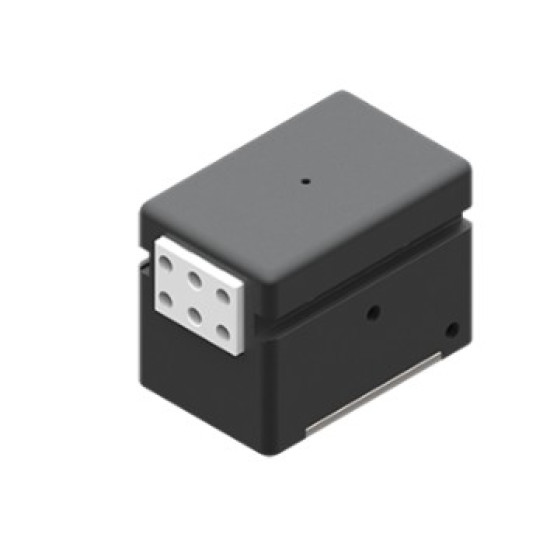

Termék: JP-32 Pneumatikus Párhuzamos Megfogó

Általános Műszaki Adatok (Katalógus alapján)

Közeg: Sűrített levegő (ISO 8573-1:2010 [7:4:4])
Működési elv: Kettős működésű, önközpontosító
Üzemi nyomás: 2.5 ÷ 8 bar
Üzemi hőmérséklet: 5 °C ÷ 60 °C
Nyitóerő pofánként (6 bar): 350 N
Teljes nyitóerő (6 bar): 700 N
Záróerő pofánként (6 bar): 300 N
Teljes záróerő (6 bar): 600 N
Teljes löket (±0.2 mm): 12 mm
Max. üzemi frekvencia (folyamatos): 3 Hz
Levegőfogyasztás ciklusonként: 16 cm3
Zárási idő (terhelés nélkül): 0.09 s
Ismétlési pontosság: 0.02 mm
Súly (gyári adat): 450 g
Kenőanyag: Élelmiszeripari minőségű zsír (FDA-H1)

Főbb Méretek (Katalógus alapján)

Teljes szélesség (A): 50.8 mm
Teljes magasság (B): 41.3 mm
Test hossza (C): 63.5 mm
Hossz nyitott állapotban (E): 80 mm
Hossz zárt állapotban (F): 68 mm
A részletes méretrajzok a lenti dokumentumokban találhatóak.

Rögzítési Információk (User Guide / Katalógus alapján)

Megfogó rögzítése:

Kalibrált furat (A): O5H8 x 6 mm (2x) (Katalógus AD oszlop szerint)
Menetes furat (B): M6x12 mm (2x)

Megfogó szerszám (pofák) rögzítése:

Kalibrált furat (C): O4H8 x 10 mm (2x)
Menetes furat (D): M5x10 mm (2x)

Biztonsági Terhelési Adatok (Statikus / Dinamikus - User Guide alapján)

Max. erő Fx (statikus / dinamikus): 400 N / 5 N
Max. erő Fy (statikus / dinamikus): 400 N / 5 N
Max. nyomaték Mx (statikus / dinamikus): 19 Nm / 27 Ncm
Max. nyomaték My (statikus / dinamikus): 19 Nm / 27 Ncm
Max. nyomaték Mz (statikus / dinamikus): 19 Nm / 27 Ncm
Max. megengedett tömeg pofánként (m), sebességszabályozás nélkül: 300 g

További Információk és Dokumentumok

JP Sorozat Katalógus (JP-Catalog.pdf) - Részletes méretek, műszaki rajzok.
JP Sorozat Felhasználói Útmutató (JP-UserGuide.pdf) - Rögzítési információk, biztonsági terhelések, karbantartás.

jp-32 (28 kB)

2-pofás párhuz. megfogó; Kettős műk.; Záró:600N; Nyitó:700N; Löket:12mm

Termék: JP-32 Pneumatikus Párhuzamos Megfogó

Általános Műszaki Adatok (Katalógus alapján)

Főbb Méretek (Katalógus alapján)

Rögzítési Információk (User Guide / Katalógus alapján)

Megfogó rögzítése:

Megfogó szerszám (pofák) rögzítése:

Biztonsági Terhelési Adatok (Statikus / Dinamikus - User Guide alapján)

További Információk és Dokumentumok
