Egyujjas 95 fokos leszorító, 'G' fej, szenzorhorony. 16 mm dugattyú, 70 Ncm 100g

126 746 Ft

Nettó ár: 99 800 Ft

Készlet: Nincs raktáron
Cikkszám: OFR20-95SG
Tömeg: 0.1 kg

Mennyiség

db Kosárba

Kívánságlistára Összehasonlítás

Termék leírás
Dokumentumok

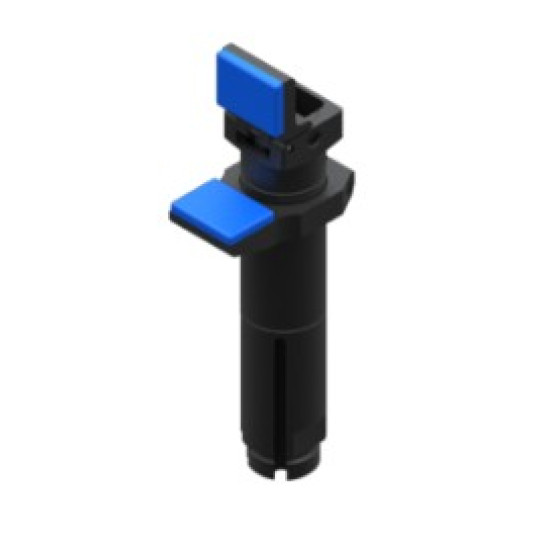

OFR20-95SG - Egyujjas Pneumatikus Leszorító Megfogó

Modell: OFR20-95SG

Az OFR20-95SG egy sokoldalú, közepes méretű leszorító, amely a speciális 'G' típusú fej előnyeit kombinálja az integrált szenzorhorony kényelmével. A 'G' fej egyedi megfogási geometriát tesz lehetővé, míg az 'S' jelölésű testbe mart hornyok biztosítják a pozícióérzékelő szenzorok letisztult, külső rögzítőbilincs nélküli telepítését. A 70 Ncm-es zárási nyomatékával ez a modell ideális választás olyan összetett automatizálási feladatokhoz, ahol a speciális alkatrész-geometria és a precíz pozíció-visszajelzés egyaránt kritikus fontosságú.

Főbb Jellemzők

Integrált Szenzorhorony: A szenzorok közvetlenül a testbe rögzíthetők, nincs szükség külső alkatrészre.
Speciális 'G' Fej: Egyedi rögzítési feladatokhoz optimalizált fejgeometria.
Működés: Egyszeres működtetésű, pneumatikus.
Mozgás: 95 fokos szögelfordulás.
Test Anyaga: Alumínium.

Műszaki Adatok

Dugattyú átmérő: 16 mm.
Nyitási szög: 95 fok.
Zárási nyomaték (6 bar): 70 Ncm.
Üzemi nyomás: 2.5 - 8 bar.
Üzemi hőmérséklet: 5 - 60 C°.
Levegő csatlakozás: M5.
Levegőfogyasztás: 3.52 cm3 ciklusonként.
Súly: 100 g.

Szenzorok és Tartozékok

A pozíció érzékeléséhez opcionális mágneses szenzorok (SN/SS sorozat) használhatók. Az 'S' jelölésű modellnek köszönhetően a szenzorok közvetlenül a testbe mart hornyokba illeszthetők, így nincs szükség külső rögzítőbilincsre.

Karbantartás és Biztonság

Karbantartás: A megfogót 1 millió ciklus után újra kell zsírozni BERULUB FG-H 2 SL kenőanyaggal. A folyamathoz nem szükséges a termék szétszerelése.

Biztonság: A berendezést óvni kell a korrozív anyagoktól és a mechanikai sérülésektől. Működés közben gondoskodni kell arról, hogy semmi ne kerüljön a mozgó alkatrészek útjába.

Termék Adatlap (PDF) Részletes Technikai Információ (PDF)

Megjegyzés: A termék egy pneumatikus leszorító megfogó. A megadott adatok a gyártói dokumentáción alapulnak.
