Párhuzamos fogó, 4-8 bar, M3/M5, rugós zárás, 287-313N, 14mm löket

Párhuzamos fogó, 4-8 bar, M3/M5, rugós zárás, 287-313N, 14mm löket
Párhuzamos fogó, 4-8 bar, M3/M5, rugós zárás, 287-313N, 14mm löket
270 891 Ft
Nettó ár: 213 300 Ft
  • Készlet: Nincs raktáron
  • Cikkszám: MGX3214-NC
  • Tömeg: 0.27 kg

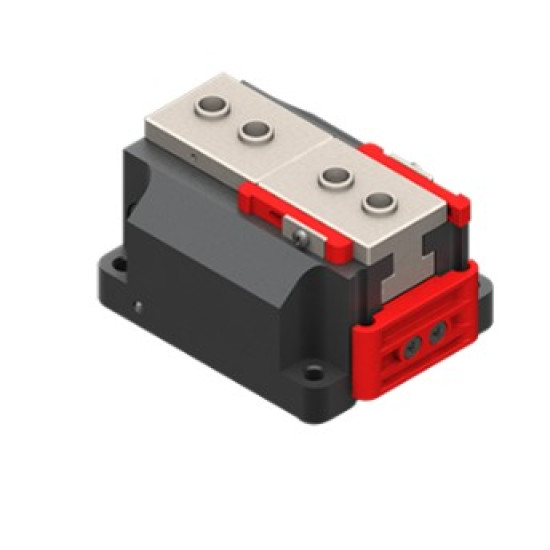

Gimatic MGX Sorozatú Párhuzamos Megfogó - Termékleírás

Modell: MGX3214-NC (Rugóerővel Zárt)

Általános Jellemzők (MGX Sorozat - NC változat):

  • Működés: Kettős működésű pneumatikus megfogó, integrált rugóerős zárással (NC). Nyitás sűrített levegővel, zárás rugóerővel.
  • Biztonság: A megfogó zárt állapotban marad és tartja a munkadarabot levegőellátás megszűnése vagy nyomásesés esetén is (a rugóerő mértékéig).
  • Kialakítás: 2-pofás, párhuzamos, önközpontosító.
  • Profil: Lapos kialakítás a kompakt méretekért.
  • Vezető: Robusztus vezető a nagy terhelhetőségért.
  • Szenzorok: Integrált hornyok induktív szenzorok számára (pl. IS... sorozat).
  • Kenőanyag: FDA-H1 élelmiszeripari minősítésű zsírral előkenve.
  • Közeg (nyitáshoz): Szűrt sűrített levegő (ISO 8573-1:2010 [7:4:4]), olajozott vagy olajozatlan.
  • Üzemi nyomástartomány (nyitáshoz): 2 ÷ 8 bar.
  • Üzemi hőmérséklet-tartomány: 5°C ÷ 60°C.

Specifikus Műszaki Adatok (MGX3214-NC):

  • Termékkód: MGX3214-NC
  • Szorítóerő pofánként (6 bar nyomáson, rugóval rásegítve): 139 ÷ 154 N
  • Nyitóerő pofánként (6 bar nyomáson, rugóerő ellenében): 32 ÷ 47 N
  • Szorítóerő pofánként (0 bar, csak rugóerő): 88 N
  • Teljes löket (pofánként 7 mm): 14 mm
  • Maximális működési frekvencia: 2 Hz
  • Levegőfogyasztás (nyitáshoz, ciklusonként): 15.4 cm3
  • Nyitási idő (6 bar): 0.11 s
  • Zárási idő (rugóval): 0.12 s
  • Ismétlési pontosság: ±0.02 mm
  • Súly: 370 g
  • Levegő csatlakozás: (N°2) M5 (egy port a nyitáshoz használatos)
  • Pofa rögzítés (pofánként): (N°2) M5 (mélység 6 mm)
  • Megfogó rögzítés (alulról): (N°4) M4 (mélység 5 mm)
  • Megfogó rögzítés (oldalról): (N°2) M5 (mélység 7 mm)
  • Szenzor rögzítés: (N°2) horony Ř4 mm-es induktív szenzorhoz (pl. IS-04-...)

A termékadatok a Gimatic MGX sorozatának hivatalos katalógusából ("MGX-Catalog.pdf") és a Gimatic webshopjából származnak.
